SISTEMA DE BOMBEAMENTO EM LINHA

SBL - SISTEMA DE BOMBEAMENTO EM LINHA PARA ESGOTO

Economia em toda infraestrutura da estação elevatória de esgoto

Realizar o afastamento do esgoto municipal/industrial dos centros urbanos e destiná-lo para as Estações de Tratamento de Esgoto é uma tarefa necessária para elevação dos índices de saúde e até educacional das sociedades envolvidas.

Esta é uma tarefa indesejada pelas Companhias de Saneamento, devido ao apelo negativo que se tem por trabalhar com esgoto, efluente com mal cheiro, animais peçonhentos, acumulo de sólidos, e corrosão dos equipamentos diminuindo a vida útil.

A IMPROV tem a solução para minimizar todos esses impactos negativos que o esgoto causa nas equipes de Manutenção e Operação.

Com nosso Sistema de Bombeamento em Linha (SBL) é possível fazer o afastamento do esgoto municipal/industrial sem qualquer contato com o efluente, sem cheiro, sem animais peçonhentos e sem corrosão dos equipamentos da Estação.

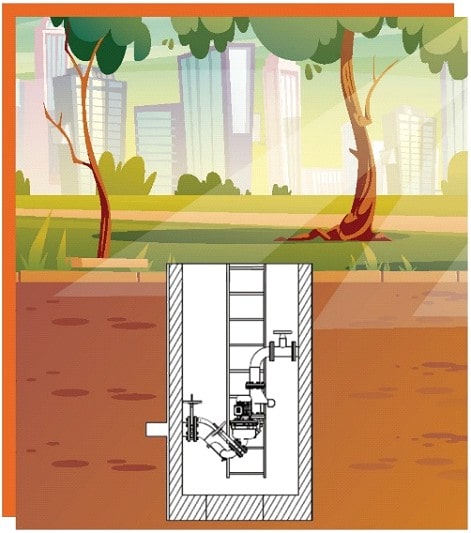

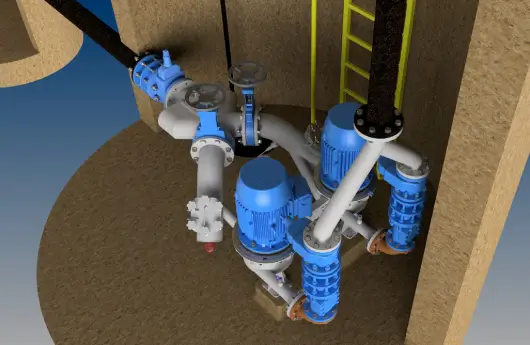

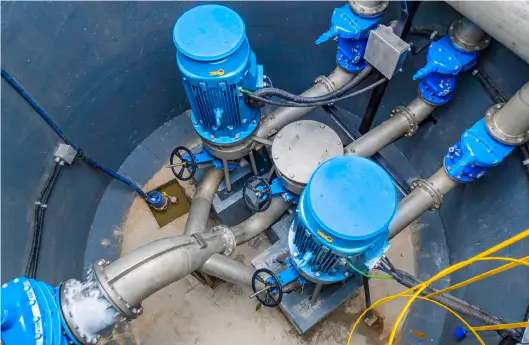

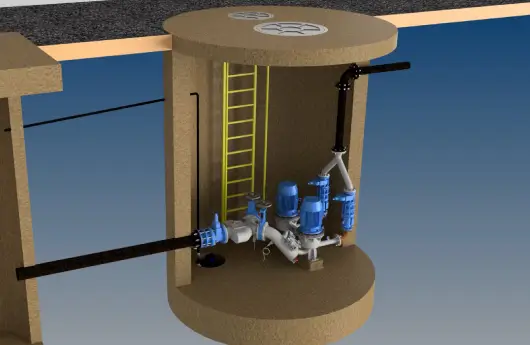

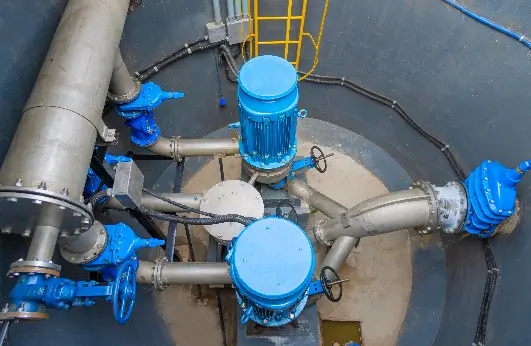

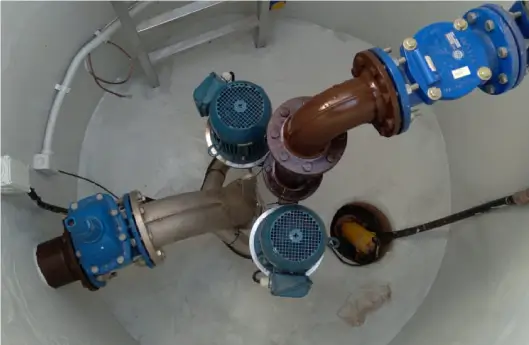

Nossa estação elevatória de esgoto que não utiliza poço úmido, pois está interligada direto na linha hidráulica de chegada, também não utiliza gradeamento e/ou caixa de areia. Tornamos a sua Estação Elevatória Compacta podendo ser instalado em arruamento, calçadas e canteiro central, mantendo a robustez e a capacidade de atingir elevadas vazões e alturas manométrica.

Com o bombeamento direto em linha sem poço úmido na sua estação elevatória de esgoto, conseguimos proporcionar diversas vantagens em relação as estações convencionais. Veja abaixo:

  • O poço é seco, isto é, sem contato algum com o esgoto;
  • Sem cheiro e gases corrosivos;
  • Sem a presença de animais peçonhentos (baratas, ratos, insetos, etc...);
  • O poço é cerca de 2,5 a 3 metros mais raso que as elevatórias convencionais em bomba submersível ou centrífuga, menos construção civil;
  • Não necessita de Gradeamento ou Caixa de areia;
  • Não necessita de Caixa de válvulas na saída da EE;
  • Produto de mercado (inversor não proprietário);
  • Peças e equipamentos de reposição a pronta-entrega;
  • Fim da limpeza periódica;
  • Simplificação de instalação e acesso para manutenção.

Atualmente temos vários CASES pelo Brasil em Companhias como SABESP, SANEPAR, SANESUL, COPASA, CAGECE e Loteamentos. Aguardamos seu contato para um projeto piloto.

SISTEMA DE BOMBEAMENTO EM LINHA
  1. Válvula Gaveta flangeada de entrada
  2. Corpo Hidráulico em Inox
  3. Medidor de Nível Hidrostático
  4. Impelidores (rotores)
  5. Selo mecânico
  6. Motor Elétrico
  7. Painel elétrico de Controle/Acionamento
  8. Válvula de retenção no recalque.


CONHEÇA NOSSOS MODELOS DE SBL

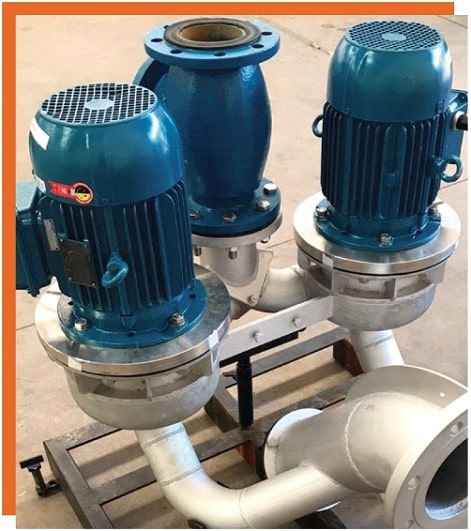

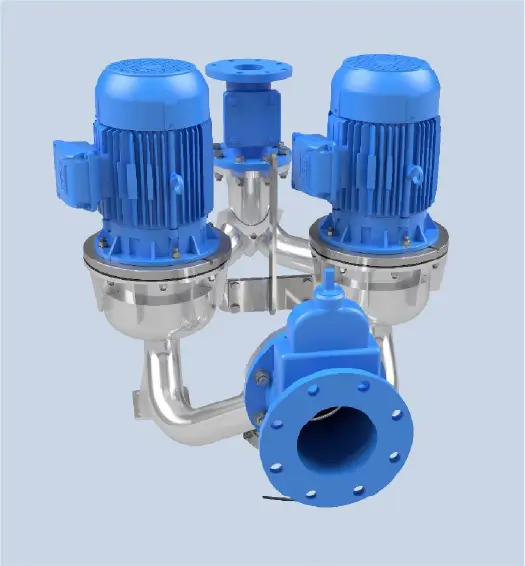

SBL-SU: Sistema de Bombeamento em Linha Padrão com duas bombas (1 + 1R) sem válvulas de individualização das bombas, contendo apenas uma válvula geral de entrada e uma válvula de retenção no recalque único. Este modelo é indicado para Estações Elevatórias com vazões de médio para pequeno porte, que possibilitam sua parada geral para intervenções sem causar acumulo significativo de efluente à montante.

SISTEMA DE BOMBEAMENTO EM LINHA
SISTEMA DE BOMBEAMENTO EM LINHA
SISTEMA DE BOMBEAMENTO EM LINHA

SBL-SV: Sistema de Bombeamento em Linha com duas bombas (1 + 1R) com válvulas de individualização das bombas, contendo uma válvula geral de entrada, válvulas guilhotina na sucção de cada bomba, válvulas guilhotina no recalque de cada bomba, e uma válvula de retenção no recalque único. Este modelo é indicado para Estações Elevatórias com vazões de médio porte, que não possibilitam sua parada geral para intervenções sem causar acumulo significativo de efluente à montante. Neste modelo, para intervenções na válvula de retenção do recalque único é necessário fechar a válvula geral de entrada, pois a individualização ocorre apenas para as bombas.





SISTEMA DE BOMBEAMENTO EM LINHA
SISTEMA DE BOMBEAMENTO EM LINHA
SISTEMA DE BOMBEAMENTO EM LINHA

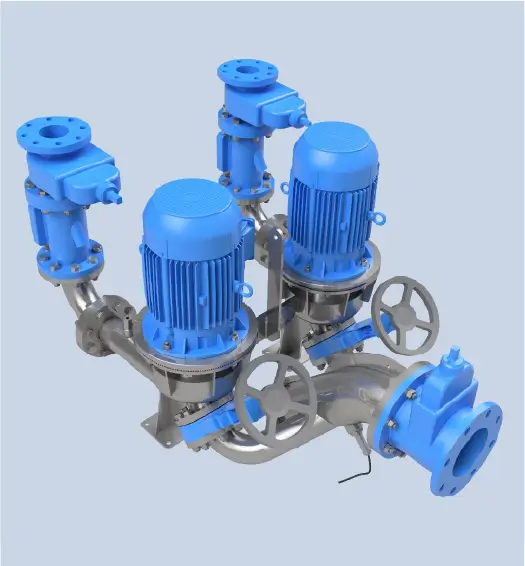

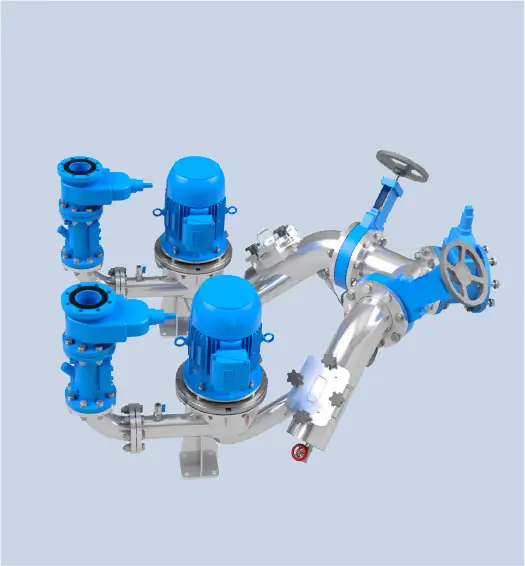

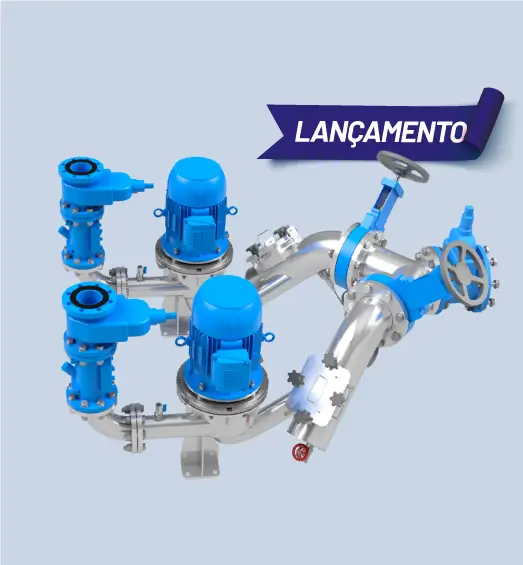

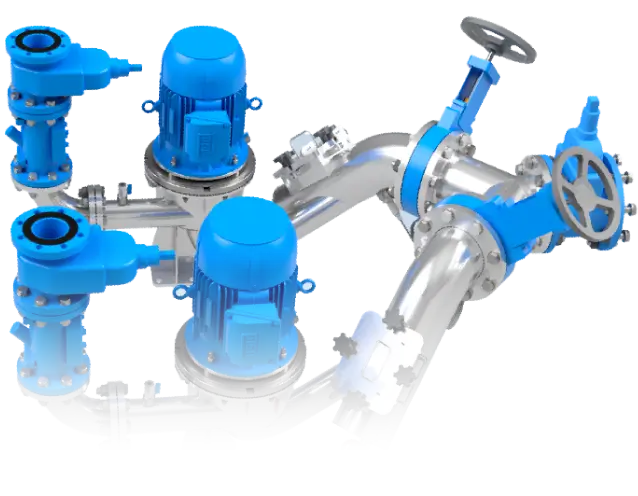

SBL-SS: Sistema de Bombeamento em Linha com duas bombas (1 + 1R) com válvulas de individualização das bombas e recalque separado com válvulas de retenção individuais por bomba, contendo uma válvula geral de entrada, válvulas guilhotina na sucção de cada bomba, válvulas de retenção no recalque individual de cada bomba, e válvulas gaveta no recalque individual de cada bomba. Este modelo é indicado para Estações Elevatórias com vazões de médio para grande porte, que não possibilitam sua parada geral para intervenções sem causar acumulo significativo de efluente à montante. Neste modelo é possível realizar intervenções tanto nas bombas quanto nas válvulas de retenção sem precisar fechar a válvula geral de entrada.

SISTEMA DE BOMBEAMENTO EM LINHA
SISTEMA DE BOMBEAMENTO EM LINHA

SBL-TRI: Sistema de Bombeamento em Linha com três bombas (1 + 1 + 1R) com válvulas de individualização das bombas e recalque separado com válvulas de retenção individuais por bomba, contendo uma válvula geral de entrada, válvulas guilhotina na sucção de cada bomba, válvulas de retenção no recalque individual de cada bomba, e válvulas gaveta no recalque individual de cada bomba. Este modelo é indicado para Estações Elevatórias com vazões de grande porte, que não possibilitam sua parada geral para intervenções sem causar acumulo significativo de efluente à montante. O SBL-TRI possibilita implantar três bombas de menor porte comparado com o sistema de duas bombas, sendo assim cada bomba atende uma vazão menor e a soma de duas bombas atinge a vazão de projeto. Desta forma é possível atender com qualidade o range de vazão diário e as vazões de início e fim de plano ligando mais ou menos bombas. Neste modelo é possível realizar intervenções tanto nas bombas quanto nas válvulas de retenção sem precisar fechar a válvula geral de entrada.




MODELOS DE SBL
MODELOS DE SBL

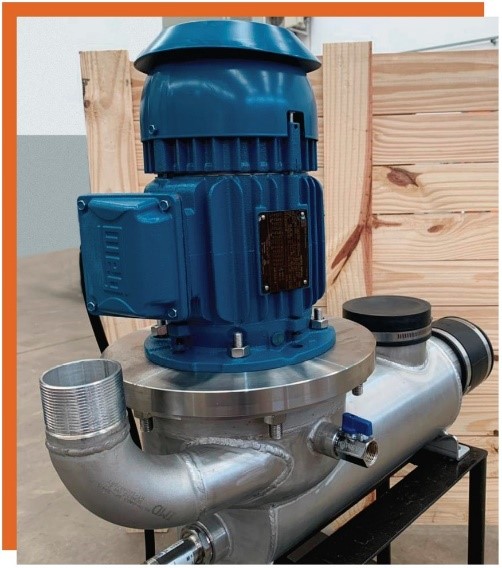

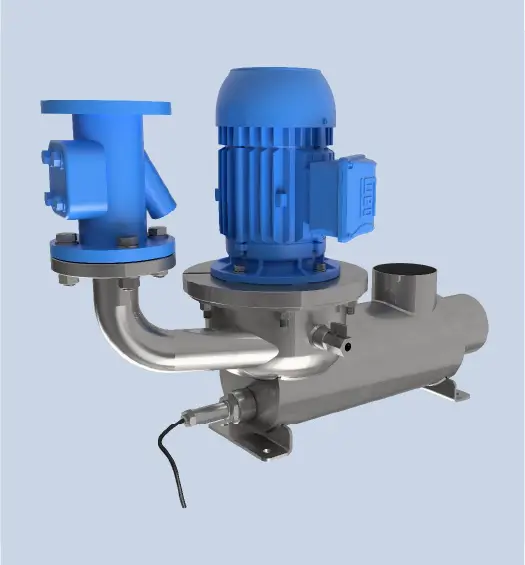

MINI-SBL: Sistema Extremamente Compacto de Bombeamento de Esgoto em Linha projetado para ser facilmente adaptado a diferentes tipos de instalação, e com comissionamento, operação e manutenção simplificados. Instalação é feita em soleiras negativas sem necessidade de caixa de areia e/ou gradeamento e pode atender condomínios horizontais, verticais e redes municipais de baixa vazão e Hm. Sistema extremamente compacto e limpo que se encaixa em qualquer local para instalação. Ideal para aplicações simplificadas e redes ramificadas de baixa pressão. Fornecido com um quadro elétrico totalmente funcional incluindo o sistema de telemetria remoto.

MODELOS DE SBL
MODELOS DE SBL
MODELOS DE SBL

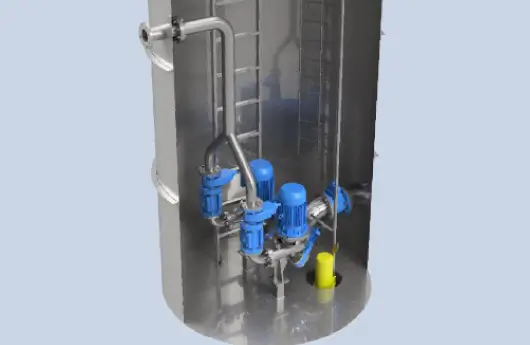

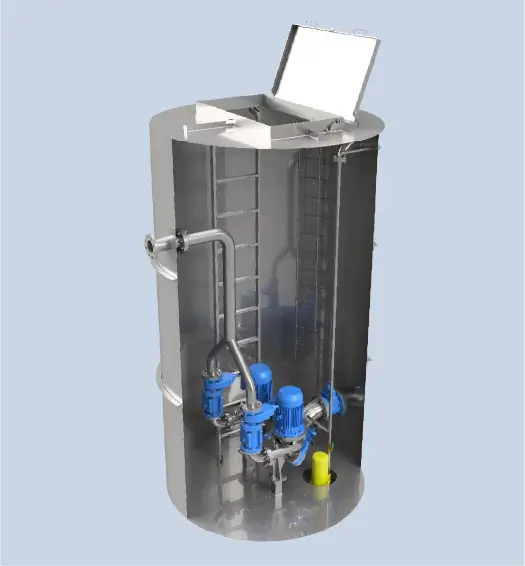

SBL-TANK: Esta é uma solução que combina o fornecimento do sistema consolidado SBL dentro de um Tanque de Fibra (PRFV) pronto para ser instalado na sua Elevatória de Esgoto. Resistente aos esforços do terreno permite instalação enterrada mesmo com nível de água elevado no terreno. Uma solução econômica e limpa, que torna a execução de sua Estação Elevatória extremamente rápida e com pouca intervenção civil. Sistema inteiramente montado e testado em fábrica, incluindo as tubulações internas, válvulas, escada de acesso, bomba de drenagem e respiro. Fornecido com um quadro elétrico totalmente funcional incluindo o sistema de telemetria remoto. Totalmente eco projetado e totalmente reciclável.

MODELOS DE SBL
MODELOS DE SBL

PRODUTO 100% NACIONAL
